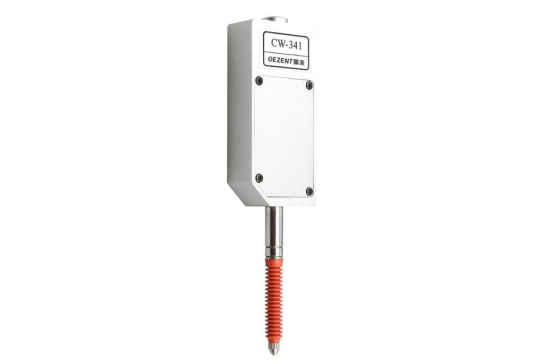

產品描述
名稱： CW1-012A0、CW2-012A0
材料：鋁合金
種類：測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據

貨號	測量范圍	分辨率	精度
CW1-012A0	0-12mm	0.001mm/0.00001"	4μm
CW1-012A0	0-12mm	0.01mm/0.0001"	15μm

產品描述
名稱： CW1-012A0、CW2-012A0
材料：鋁合金
種類：測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據

貨號	測量范圍	分辨率	精度
CW1-012A0	0-12mm	0.001mm/0.00001"	4μm
CW1-012A0	0-12mm	0.01mm/0.0001"	15μm

測微計，探規，測微頭，筆測頭，線性測微計CW-141/CW-341/CW-151/CW-351/CW-161/CW-361

CW 測微計系列產品是一種性價比高的接觸式長度測量傳感器，可用于機械加工、注塑、板金等行業的產品尺寸的自動檢測。該系列產品精度高，千分測微計重復定位精度可達 1um，全程誤差小于 4um，同時測微計是按工業環境設計，可防油防水，使用穩定可靠。能提供多個測微計單元的組合方案，可以同時收集 64 個單元數據，數據傳輸按標準協議，方便連接電腦和 PLC。

測微計主要特點：

l 結構簡單，接線方便,高性價比

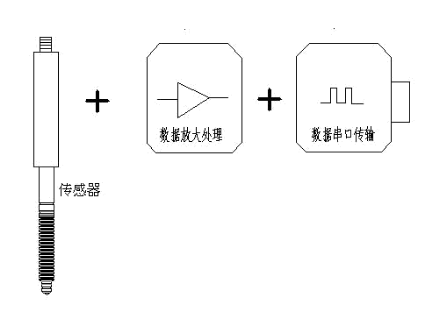

常用的電感式和光柵式測頭，本身只是一個傳感器部分，需要外接數據放大器和串口通訊模塊才能與電腦和 PLC 連

接。測微計內部集成了傳感器和放大、傳輸?shù)热齻€模塊，它通過簡單的轉接器直接連接電腦或可編程控制器（PLC），接線方便，性價比高。

l 結實耐用

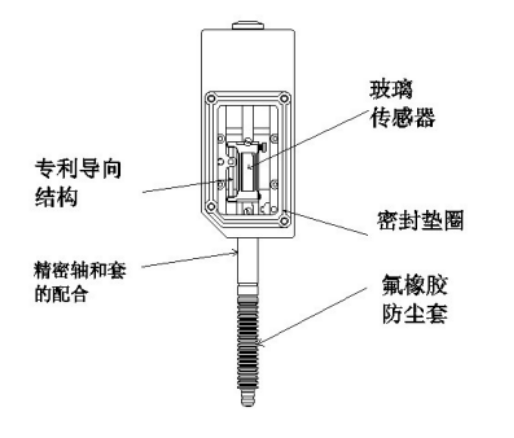

產品按 IP67 防護等級設計，安裝有密封圈和耐油柔韌性好的氟橡膠防塵套，可防塵防水，能在生產現場使用。采用導向結構，傳感器極板之間是無摩擦移動，使用壽命長，在保證精度的前提下，測頭可反復運動 1000 萬次以上，遠遠大于現有的量表，特別適合于批量檢測的需要。

l 精度高，穩定可靠

采用容柵傳感原理，傳感器的基板使用玻璃材料，微米級的軸和套的配合，保證了精度

和穩定性，重復定位精度 1um，全程精度 4um

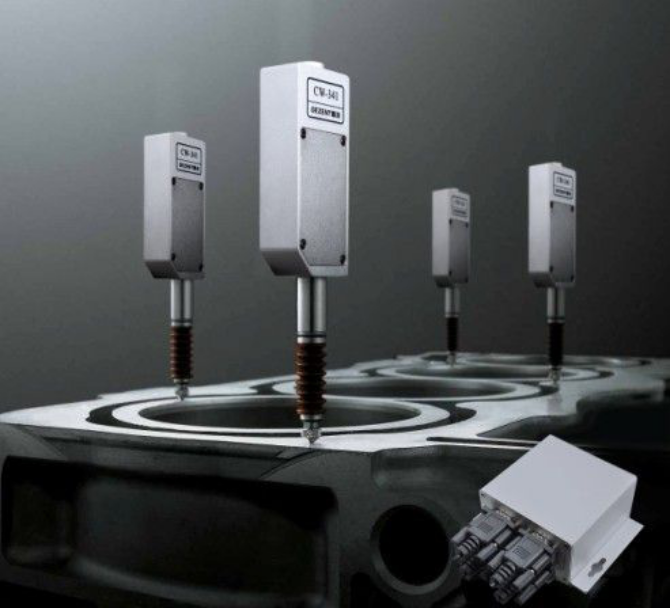

l 快速組成多測微計測量系統

提供多種類型集線器，可以把多個測微計組合成測量系統，數據進電腦和 PLC 處理 64 個。下面是 32 個測微計組合的示意圖

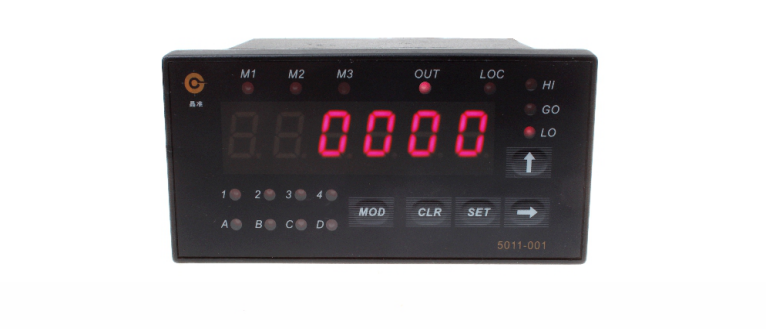

l 提供顯示盒組成廉價自動測試系統

晶準測微計系列還提供數據顯示控制盒，它可以顯示當前測微計的數據，并且能設置上下公差，具有超差報警，而其公差比較結果可以輸出，驅動外部設備。

用戶檢測點少，建議采用這樣的廉價方案組成自動化檢測系統。

l 標準協議

CW 測微計系統是按照標準的 MODBUS 協議，與現有的可編程控制器（PLC）非常方

便的通訊。

應用

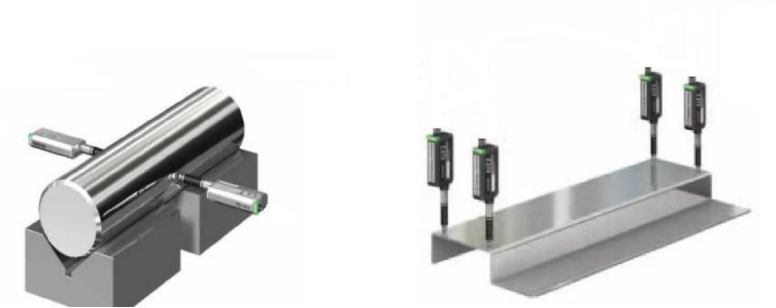

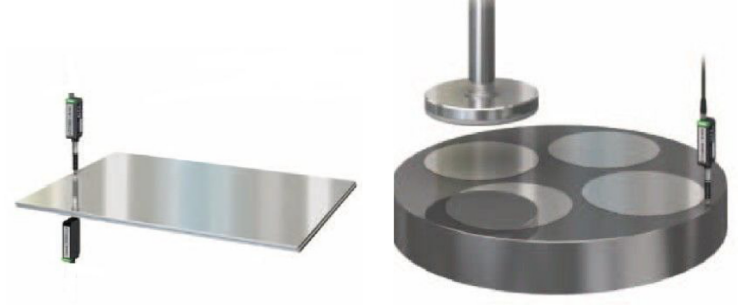

一．千分測微計適用于精密加工時的零件測量

檢查軸直徑檢測扭曲度

檢測鋼板的厚度平行度檢測

二．百分測微計適合產品形狀測量，例如在汽車玻璃、板金等檢具上使用

汽車玻璃、板金等部件，它們的形狀復雜，要檢測的尺寸點往往非常多，由于 CW 測

微計具有性價比高并且具有多達 64 個測頭組合的優點，所以非常適合使用。

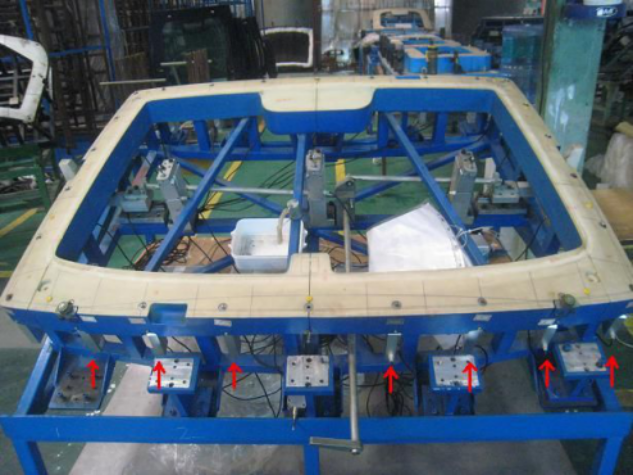

圖片為擋風玻璃檢具，紅色箭頭處安裝了測微計

CW 測微計系列規格類型：

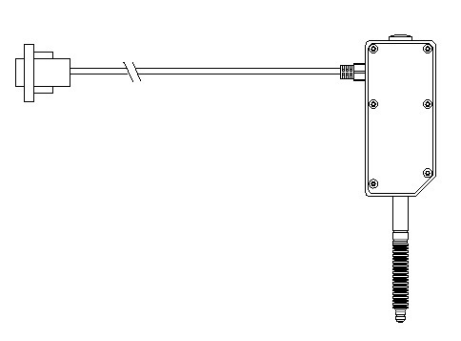

插頭型 CW-141(341)

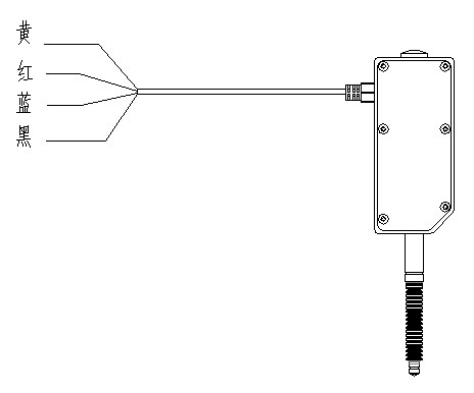

引線型 CW-141A(341A)?

?

端口輸出說明

插頭型（CW-141 CW-341）					引線型(CW-141A			CW-341A)
	引腳編號	功能			引腳顏色		功能
2		TXD(數據 OUT)						黃	5V（電源）
3		RXD(數據 IN)						紅	GND(地)
	4		5V（電源）				藍	RXD(數據 IN)
	5		GND(地)						黑	TXD(數據 OUT)

技術指標
規格
類型	百分測微計		千分測微計			百分測微計	千分測微計
型號	CW-141			CW-341				CW-141A		CW-341A
	檢測系統	容柵測量系統，玻璃材料傳感器
測量范圍	12 mm
	分辨率	10um			1um				10um		1um
	重復定位精度	10um			1um				10um		1um
	全程精度	20um			3um				20um		3um
	工作電壓	5V
	工作電流	<18mA
	測量力	1.2N
	數據更新速度	10ms（100 次/S）
外殼保護等級	IP67(帶防塵套)
	使用壽命	反復測量 1000 萬次（保證精度）
出線方式	DB9 針		DB9 針			四芯出線	四芯出線
引線長度	2m

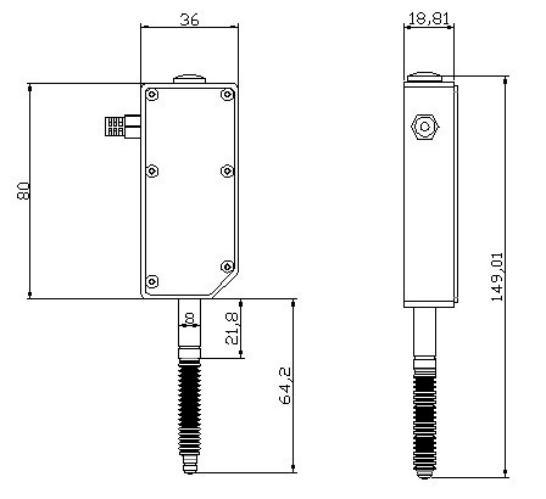

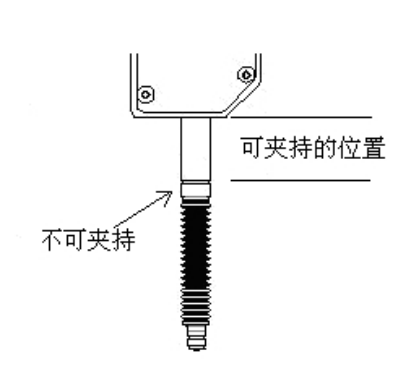

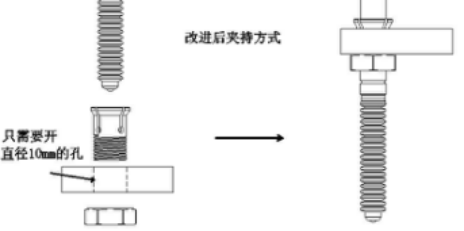

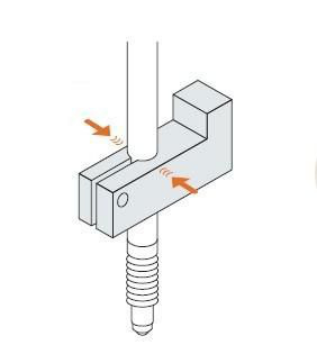

	尺寸	1493619mm		夾持位置直徑 8mm

測微計通訊協議

一、數據幀格式：

RTU 模式

通訊參數：波特率 38400

數據幀：1 個起始位，8 個數據位，無奇偶校驗，2 個停止位

二．讀測微計數據

主機查詢命令			測微計響應
01 03 00 00 00 02 C4 0B				01 03 04 01 00 12 35 37 78
	地址碼		01H	地址碼	01H
功能碼		03H	功能碼	03H
訪問寄存器首	00H	數據字節長度	04H
地址	00H	數據字 1 高 8 位	01H	測微計	標志位
數據
數據字長度	00H	數據字 1 低 8 位	00H
02H	數據字 2 高 8 位	12H	測量數據
CRC（低 8位）	C4H	數據字 2 低 8 位	35H	（16 進制）
CRC（高 8 位)			0BH	CRC（低 8 位）	37H
CRC（高 8 位)		78H

說明：

1）上面主機與測微計通訊的舉例，主機發出 8 個字節取數命令，測微計回應 9 個字節數據，

高位在前，藍色部分為測微計測量數據。

2）測量數據為 4 個字節，開始字節為符號位，代表正負號，第 3 和第 4 字節為十六進制測

量數據，分辯率為 1um。

3）案例中的測量數據轉成十進制分別為：4661，由于符號位為 01H，表示為負數，且分辨率

為 1um，所以實際位移長度為-4.661mm 4）本機 CRC 效驗碼采用為 16 位 CRC 效驗碼,多項式為 X^16+X^15+X^2+1，查表算法舉例見

附錄

三．測微計清零

主機清零命令			測微計響應
01 06 08 00 AB 56 74 A4				01 06 08 00 AB 56 74 A4
	地址碼		01H	地址碼	01H
功能碼	06H	功能碼	06H
訪問寄存器首	08H	寄存器首地址	08H
地址	00H	00H
清零命令符	ABH	清零命令符	ABH
56H	56H
CRC（低 8 位）		74H	CRC（低 8 位）	74H
CRC（高 8 位)			A4H	CRC（高 8 位)		A4H
