激光位移傳感器CD3系列
激光位移傳感器CD3系列產品特點：
● 采用高精度CMOS感光元器件。
● 模擬量輸出設有跨度（SPAN）和歸零設定功能，以滿足各種
應用的需求。
● 可預設模擬量的上下限值作為報警輸出。

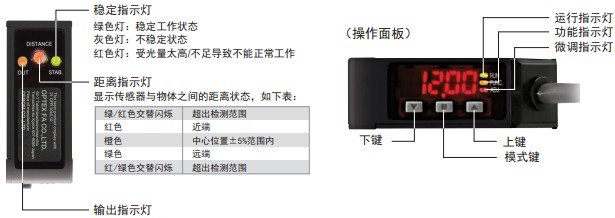

● 內置數字顯示器。
● 按鍵示教，數顯面板，操作簡便。簡易的示教按鍵，便于監視的數字顯示器。
● 無論是反射率高的光澤面，還是如黑色橡膠等低反射率的物體，CD3系列均能穩定測量。

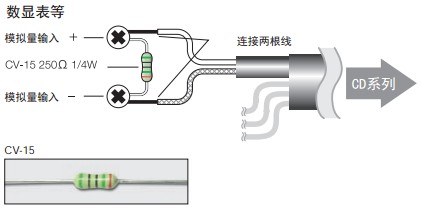

● 電壓輸出轉換器CV-15
若需要將4-20mA模擬電流輸出轉換成1-5V模擬電壓輸出,則可連接電阻CV-15 。

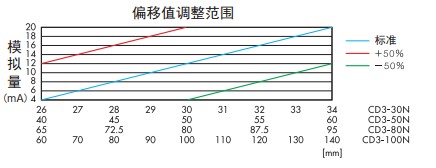

● 偏移值
設定偏移值是一個補償功能，可對正負極模擬輸出值進行反轉。
設定范圍為傳感器檢測距離的±50% 。

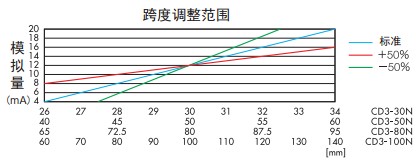

● 跨度調整
調整跨度值改變測量值（位移量）與距離之間的比例關系。
設定范圍為傳感器檢測距離的±50% 。
● 超出量程時的模擬量輸出保持功能
當模擬量值超出量程時，有如下兩種保持功能可選：
CLP 模式：模擬量值保持輸出24mA ；
HOLD 模式：模擬量輸出值為正常測量時的后一個測量值。
PCB板平整度檢測
同時連接多個CD3感應頭，檢測PBC板的平整度。
.bmp)

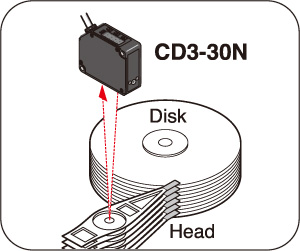

硬盤驅動器手臂的定位檢測
通過CD3系列定位硬盤驅動器（HDD）手臂的位置。
.bmp)

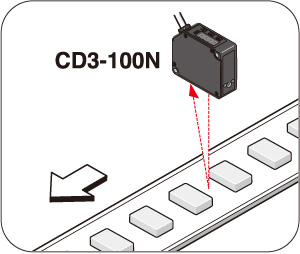

工件厚度測量
CD3系列可以穩定測量傳送帶上的工件的厚度。
.bmp)

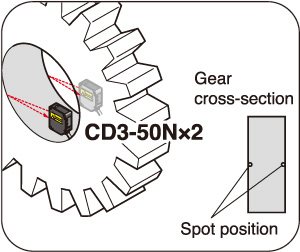

測量齒輪內徑
采用兩個CD3感應頭可以測量齒輪的內徑。
.bmp)

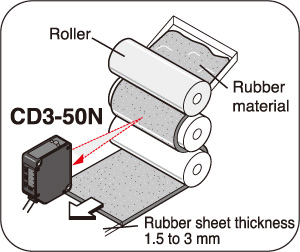

測量橡膠薄片厚度
點擊圖片放大（單位：mm）

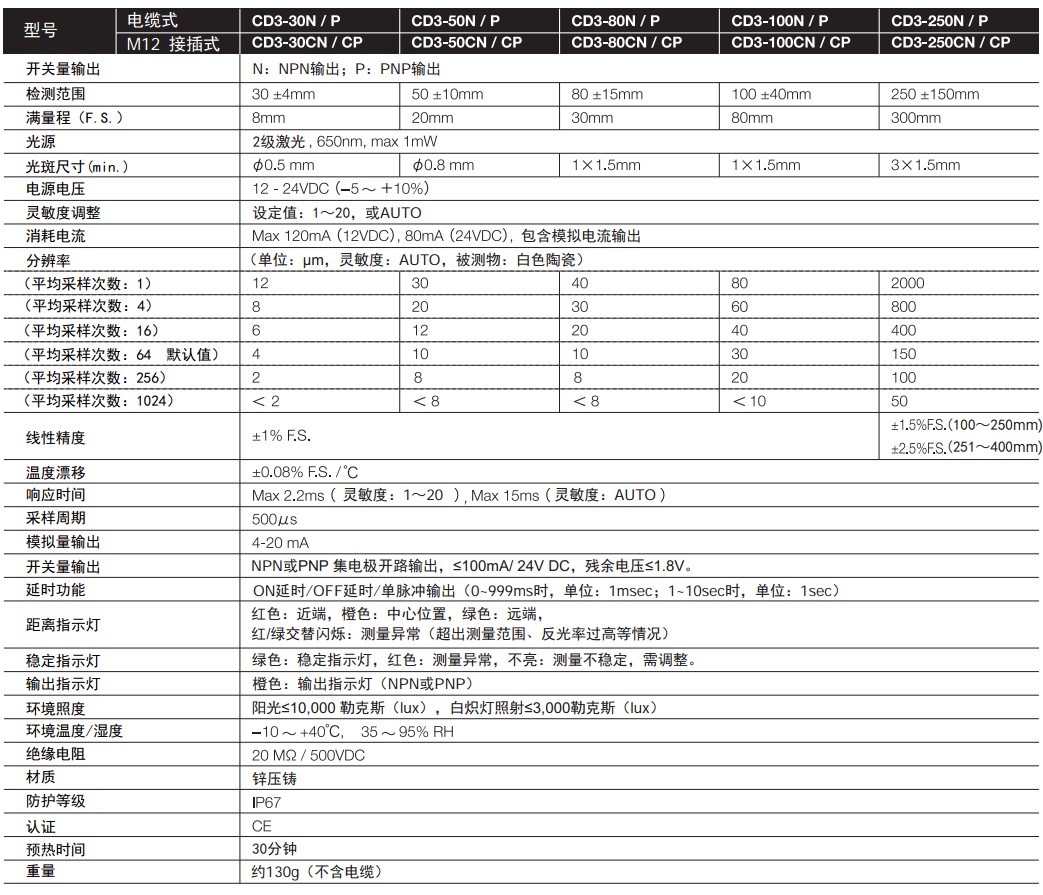

激光位移傳感器CD3系列技術參數：
● 按鍵示教，數顯面板，操作簡便。簡易的示教按鍵，便于監視的數字顯示器。
● 無論是反射率高的光澤面，還是如黑色橡膠等低反射率的物體，CD3系列均能穩定測量。
● 電壓輸出轉換器CV-15
若需要將4-20mA模擬電流輸出轉換成1-5V模擬電壓輸出,則可連接電阻CV-15 。
● 偏移值
設定偏移值是一個補償功能，可對正負極模擬輸出值進行反轉。
設定范圍為傳感器檢測距離的±50% 。
● 跨度調整
調整跨度值改變測量值（位移量）與距離之間的比例關系。
設定范圍為傳感器檢測距離的±50% 。
● 超出量程時的模擬量輸出保持功能
當模擬量值超出量程時，有如下兩種保持功能可選：
CLP 模式：模擬量值保持輸出24mA ；
HOLD 模式：模擬量輸出值為正常測量時的最后一個測量值。
PCB板平整度檢測
同時連接多個CD3感應頭，檢測PBC板的平整度。
硬盤驅動器手臂的定位檢測
通過CD3系列定位硬盤驅動器（HDD）手臂的位置。
工件厚度測量
CD3系列可以穩定測量傳送帶上的工件的厚度。
測量齒輪內徑
采用兩個CD3感應頭可以測量齒輪的內徑。
測量橡膠薄片厚度
點擊圖片放大（單位：mm）

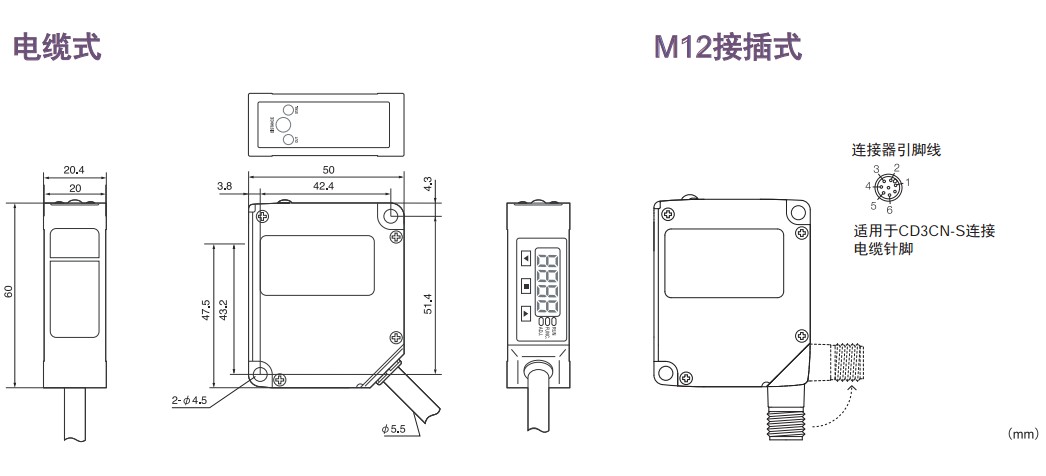

激光位移傳感器CD3系列外型尺寸：
● 按鍵示教，數顯面板，操作簡便。簡易的示教按鍵，便于監視的數字顯示器。
● 無論是反射率高的光澤面，還是如黑色橡膠等低反射率的物體，CD3系列均能穩定測量。
● 電壓輸出轉換器CV-15
若需要將4-20mA模擬電流輸出轉換成1-5V模擬電壓輸出,則可連接電阻CV-15 。
● 偏移值
設定偏移值是一個補償功能，可對正負極模擬輸出值進行反轉。
設定范圍為傳感器檢測距離的±50% 。
● 跨度調整
調整跨度值改變測量值（位移量）與距離之間的比例關系。
設定范圍為傳感器檢測距離的±50% 。
● 超出量程時的模擬量輸出保持功能
當模擬量值超出量程時，有如下兩種保持功能可選：
CLP 模式：模擬量值保持輸出24mA ；
HOLD 模式：模擬量輸出值為正常測量時的最后一個測量值。
PCB板平整度檢測
同時連接多個CD3感應頭，檢測PBC板的平整度。
硬盤驅動器手臂的定位檢測
通過CD3系列定位硬盤驅動器（HDD）手臂的位置。
工件厚度測量
CD3系列可以穩定測量傳送帶上的工件的厚度。
測量齒輪內徑
采用兩個CD3感應頭可以測量齒輪的內徑。
測量橡膠薄片厚度
點擊圖片放大（單位：mm）
激光位移傳感器CD3系列應用范圍：
● 按鍵示教，數顯面板，操作簡便。簡易的示教按鍵，便于監視的數字顯示器。
● 無論是反射率高的光澤面，還是如黑色橡膠等低反射率的物體，CD3系列均能穩定測量。
● 電壓輸出轉換器CV-15
若需要將4-20mA模擬電流輸出轉換成1-5V模擬電壓輸出,則可連接電阻CV-15 。
● 偏移值
設定偏移值是一個補償功能，可對正負極模擬輸出值進行反轉。
設定范圍為傳感器檢測距離的±50% 。
● 跨度調整
調整跨度值改變測量值（位移量）與距離之間的比例關系。
設定范圍為傳感器檢測距離的±50% 。
● 超出量程時的模擬量輸出保持功能
當模擬量值超出量程時，有如下兩種保持功能可選：
CLP 模式：模擬量值保持輸出24mA ；
HOLD 模式：模擬量輸出值為正常測量時的最后一個測量值。
PCB板平整度檢測
同時連接多個CD3感應頭，檢測PBC板的平整度。
硬盤驅動器手臂的定位檢測
通過CD3系列定位硬盤驅動器（HDD）手臂的位置。
工件厚度測量
CD3系列可以穩定測量傳送帶上的工件的厚度。
測量齒輪內徑
采用兩個CD3感應頭可以測量齒輪的內徑。
測量橡膠薄片厚度
點擊圖片放大（單位：mm）
