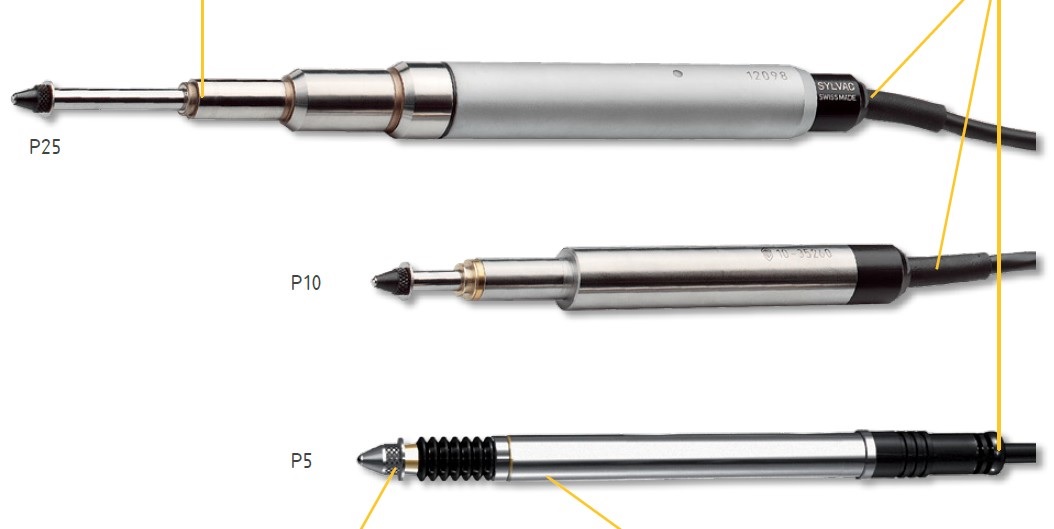

SYLVAC電感測頭P5 P10 P25描述
?筆式電容式絕對測量探頭
?分辨率0.0001毫米
?測量范圍從5毫米到25毫米
?普通軸承或滾珠軸承，一體化真空提升機P5
與所有的Sylvac數字單位兼容
?良好的線性
?大多數類型的可互換電纜
SYLVAC電感測頭P5 P10 P25技術參數：
| 型號 | P5 | P10 | P25 | ||
| P10 | P10S | P25 | P25S | ||
| 行程Travel mm | 5 | 10 | 25 | ||
| 精度Pre-travel mm | 0.7 | 0.5 | 0.8 | ||
| 誤差Max. Error 1) μm | 1 | 1 | 1.2 | ||
| 分辨率Repeatability μm | 0.2 | 0.2 | 0.2 | ||
| 重量Moving mass g | 3.7 | 4.1 | 9.6 | ||
| 測力 | |||||
| 標準Standard N | 0.60-1.20 | 0.60-0.80 | 0.70-1.25 | 0.60-1.00 | 0.65-1.4 |
| 低Minimum N | --- | < 0.10 | --- | < 0.15 | --- |
| 低Low N | 0.20-0.25 | 0.20-0.25 | --- | 0.20-0.30 | --- |
| 高High N | 1.00-1.80 | 0.70-1.50 | --- | 0.70-1.60 | --- |
| 大Lateral max N | 0.7 | 0.6 | --- | 0.3 | --- |
Tolerance ± 20%, measuring probe in vertical position, outgoing spindle.
筆式測微計P5 P10 P25訂貨號：
| P5 | P10 | P25 | |||||||||
| P5 | 900.1001 | P5BV | 900.1005 | P10 | 900.101 | P10LLF | 900.1014.91 | P25 | 900.1025 | P25S | 900.1027 |
| P5BL | 900.1002 | P5L | 900.1006 | P10LF | 900.1010.91 | ||||||
| P5V | 900.1003 | P5BVL | 900.1007 | P10S | 900.1012 | P10LS | 900.1016 | ||||
| P5B | 900.1004 | P5LV | 900.1008 | P10L | 900.1014 | ||||||
SYLVAC電感測頭P5 P10 P25尺寸：

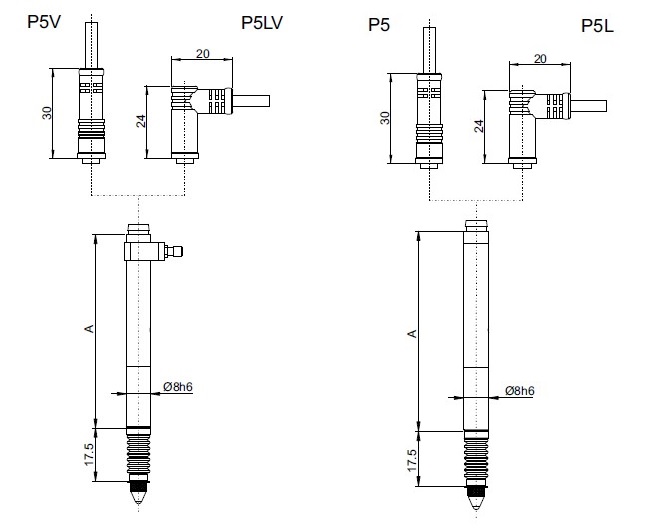

P5尺寸：

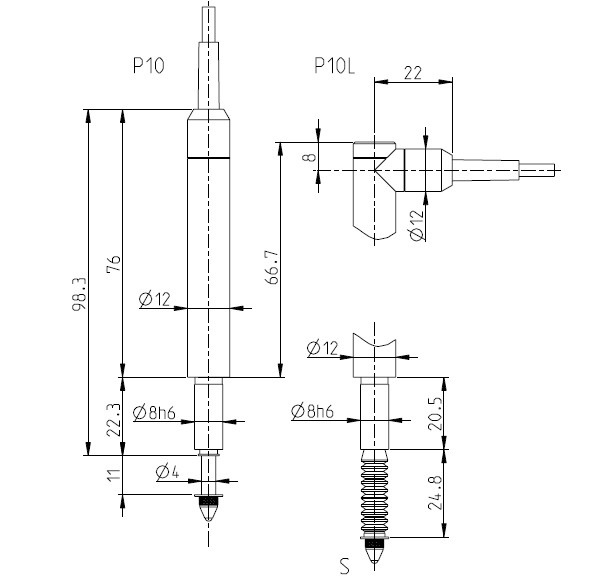

P10尺寸：

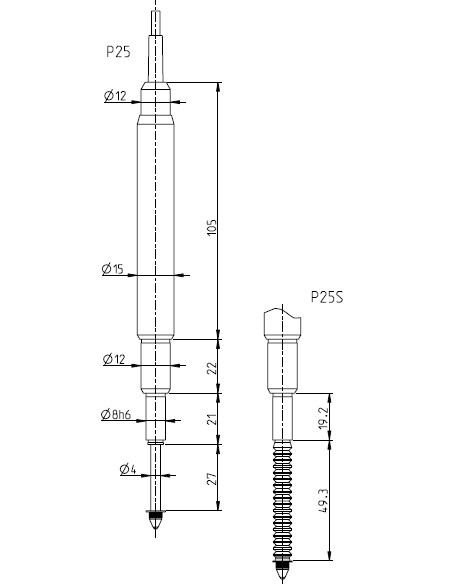

P25尺寸：
SYLVAC電感測頭P5 P10 P25標準配置
根據技術規格探針
校準證書
電纜1.5
不銹鋼接觸點與碳化鎢球?2毫米(905.2204)
SYLVAC電感測頭P5 P10 P25應用：

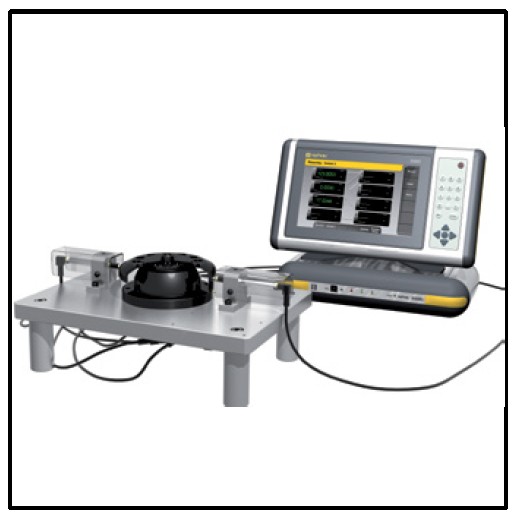

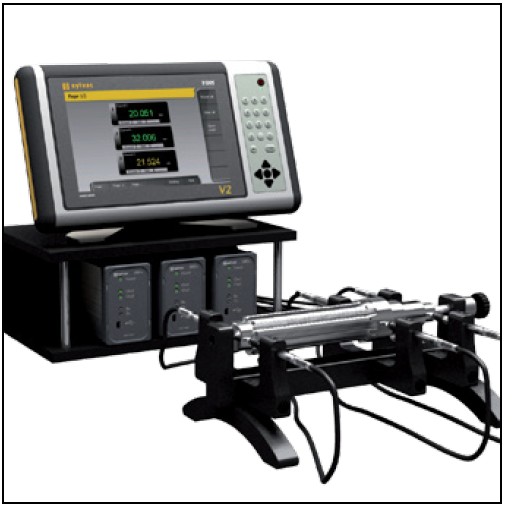

P5探針連接到D302，外加D300S用于OD、同心度和圓柱度測量

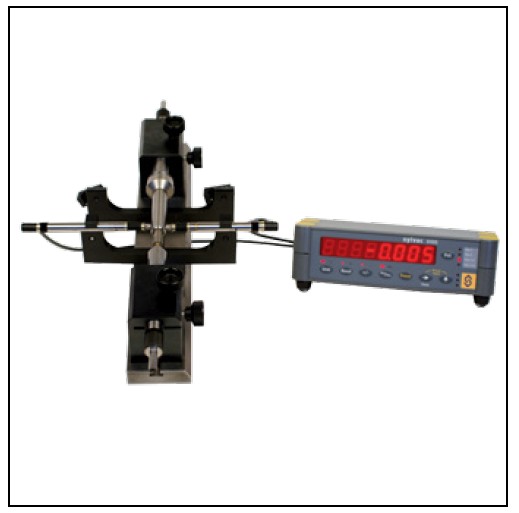

P5 probes connected to a D50S unitmeasuring the external diameter of a shaft
P5與D50S連接測量軸外徑

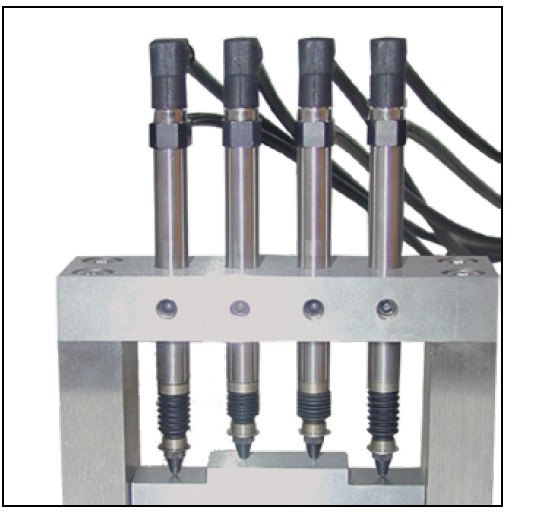

多個組合滿足不同高度的測量
Combined probes for the measurement of several heights

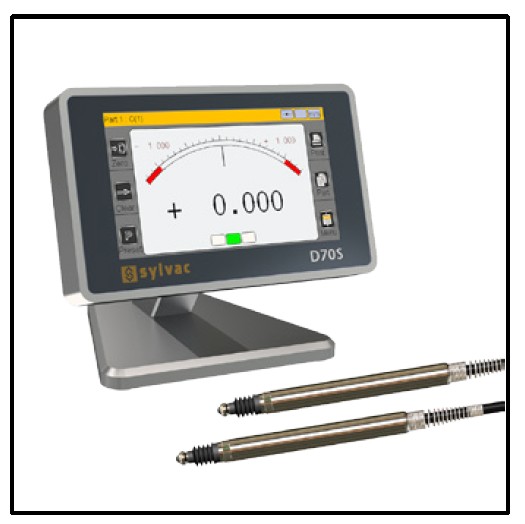

與D70S連接
Capacitive probes connected to a D70S.
Capacitive probes connected to a D200S
與夾具配套使用
Capacitive probes on a jig
