AT211系列光柵尺方波輸出型（細長高速型）高精度光柵尺2um/m
產品特點：
1.高精度， 高分辨率封裝型光柵尺，是半導體加工系統和CNC機床在定位時進行反饋控制的理想工具。

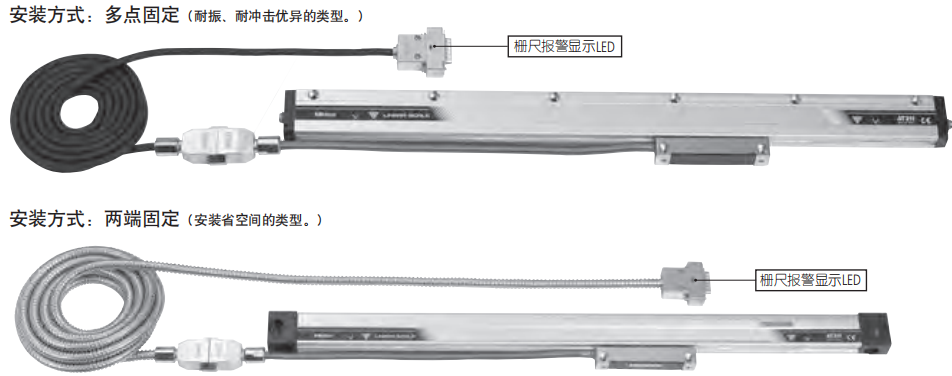

2.兩種型號可供選擇：AT211A多點安裝型，增強了防震性能。AT211B可安裝在機床兩端。AT211B的尺寸與 AT111細長型相同。
3.可直接連接控制裝置的細長型屏蔽型光柵尺。
4.支持0.1-5um的大范圍分辨率，可實現120m/min的高速響應
5.多點固定型是實現了高耐振性的規格4.配備光柵尺報警顯示功能，易于維護
6.可根據使用目的選擇光柵尺的增規格項目選擇方式
技術參數:
| 項目/型號 | AT211 | |
| 有效測量長度（L0） | 100，150，200，250，300，350，400，450，500，600，700，750，800，900，1000，1100，1200，1300，1400，1500mm | |
| 柵尺原點 | 50mm間距，中央1點，左端1點，右端1點（出廠時固定） | |
| 指示精度（20°C） | (3+3L0/1000)um(也可制作L0 | |
| 耐振動特性 | 200m/S(條件55-2000HZ)*多點固定型 | |
| 耐沖擊性 | 250m/S(條件1/2sin.11ms)*多點固定型 | |
| 供氣口 | 有*多點固定型 | |
| 輸出信號 | 種類 | PA/PA，PB/PB,PZ/PZ |
| 電氣規格 | 依據RS422 | |
| 主尺刻度間距 | 20um | |
| 分辨率 | 0.1,0.2,0.5,1 ,2.5, 5um(出廠時固定) | |
| 邊緣間隔 | 125.250.333.500.1000ns(出廠時固定) | |
| 響應速度 | 5.4-120m/min(取決于分辨率和邊緣間隔) | |
| 供電電源電壓 | DC5V+/-5% | |
| 消耗電流 | 200MA | |
| 滑動力 | 5N以下 | |
| 使用溫度范圍 | 0-45°C | |
| 保存溫度范圍 | - 20-70°C | |
| 使用/保存溫度范圍 | 20-80%RH(無冷凝) | |
| 方向切換 | 正/反（出廠時設定） | |
| 報警功能 | 報警檢出 | 超速，柵尺信號異常 |
| 報警輸出方法 | PA/PA，PB/PB,PZ/PZ的輸出均為高阻抗 | |
| 報警顯示 | 信號電纜NC側連接器的紅色LED亮燈（僅配備一根讀數頭電纜規格除外） | |

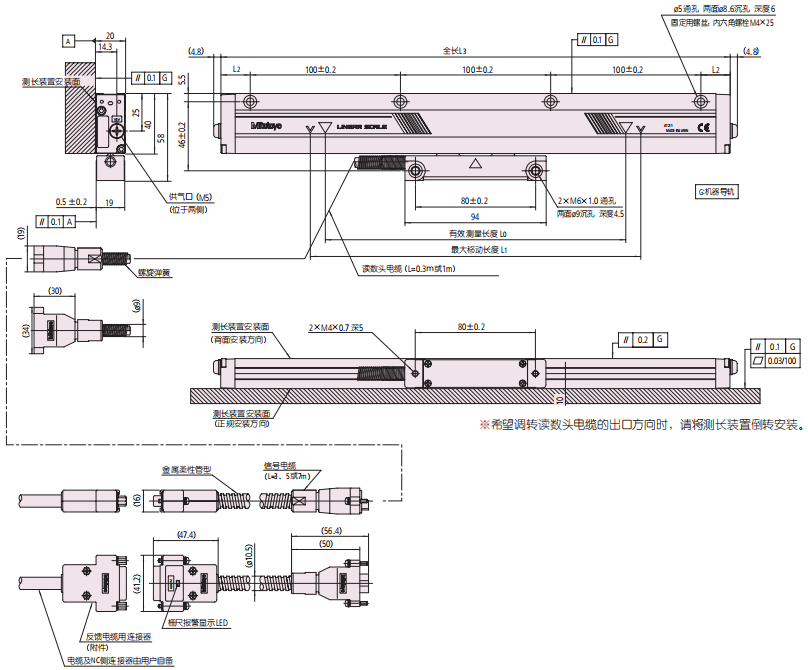

多點固定安裝尺寸圖：

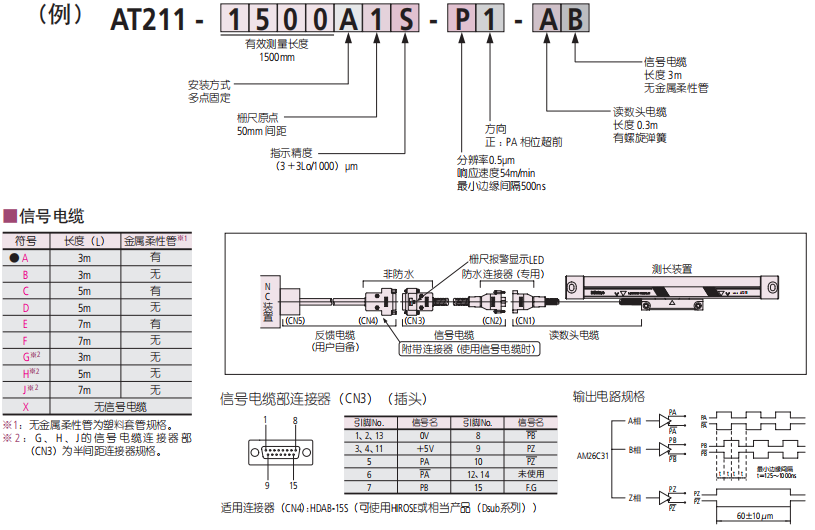

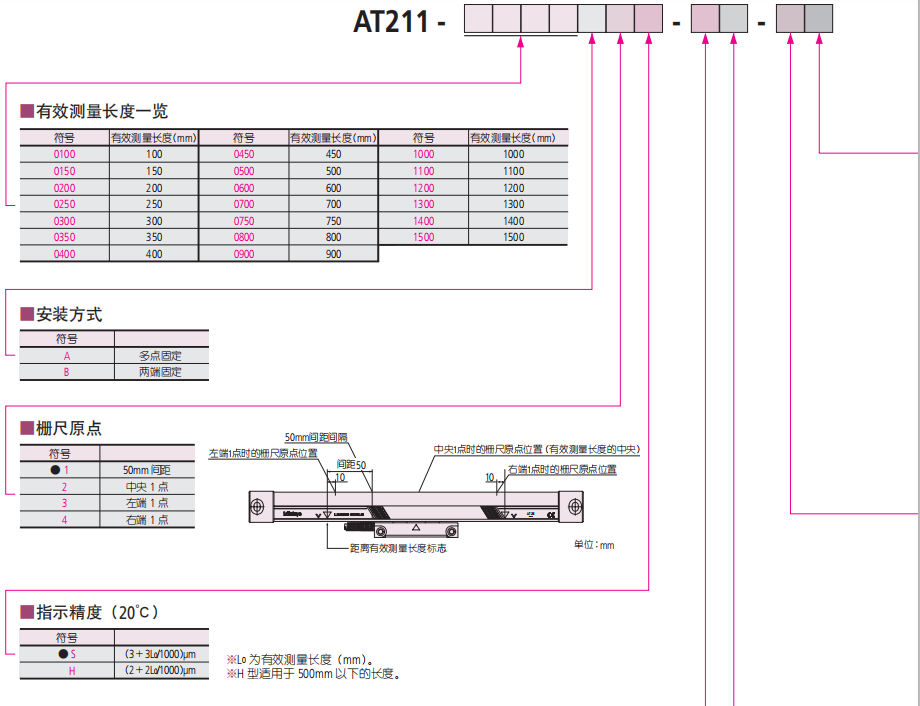

規格項目選型：
