MLS 外置式原點磁柵尺,原點可以安裝尺身旁邊2mm處任意位置，只需把磁塊對準磁頭上面的Reference指示位置即可，使用方便。
產品特點：
小結構
易于安裝
分辨率從1μm到100μm
高精度和重復性
螺旋和有線選項
測量高達100米
灰塵、油和營養不敏感
堅固的鋁體
IP67防護等級
產品用途：
加工中心
pvc切割機
木切割機
車床，銑床，鉆床，磨床
鈑金加工機床
大理石機械
焊機
折彎機
電火花機?
機器人/材料搬運?
玻璃加工機械等…
技術參數：
| 分辨率 | 1m，5m，10m，25m，50m，62.5m，80m，100 m(或應請求) |
| 輸出信號類型 | 推挽或TTL RS 422線驅動器 |
| 輸出信號 | A，/A，B，/B，Z，/Z，/Z |
| 電流 | zui大電流為每通道40 mA |
| 電源 | 10..30 VDC or 5 VDC |
| 材質 | 鋁 |
| 膠帶和傳感器之間的間隙 | 0.1mm至2mm |
| 工作速度 | 3m/s |
| 重復性 | ±1脈沖 |
| 工作溫度范圍 | 25至+85° |
| 防護等級 | IP 67 |
訂貨規格：
產品尺寸圖：
插腳連接：
在左邊的平板電腦中，給出了傳感器輸出信號的電纜顏色。如果控制電路適合于非輸出信號(/A，/B，/Z)的線路驅動傳感器，則必須將其添加到系統中。如果它不合適/A，/B，/Z信號電纜必須固定為單獨絕緣。別忘了這些邊緣也有電。
| Pin No | Cable Color | Signal |
| 1 | YELLOW | A |
| 2 | WHITE | /B |
| 3 | RED | POWER SUPPLY |
| 4 | BLACK | 0 V |
| 5 | BLUE | /A |
| 6 | GREEN | B |
| 7 | GREY | /Z |
| 8 | PINK | Z |
| 9 | SHIELD | GROUND |
磁帶機和剖面系統，可與MLS 110閱讀器傳感器一起使用：
? PS1 Profile System
? PS2 Profile System
? B2 or B5 Magnetic Tape

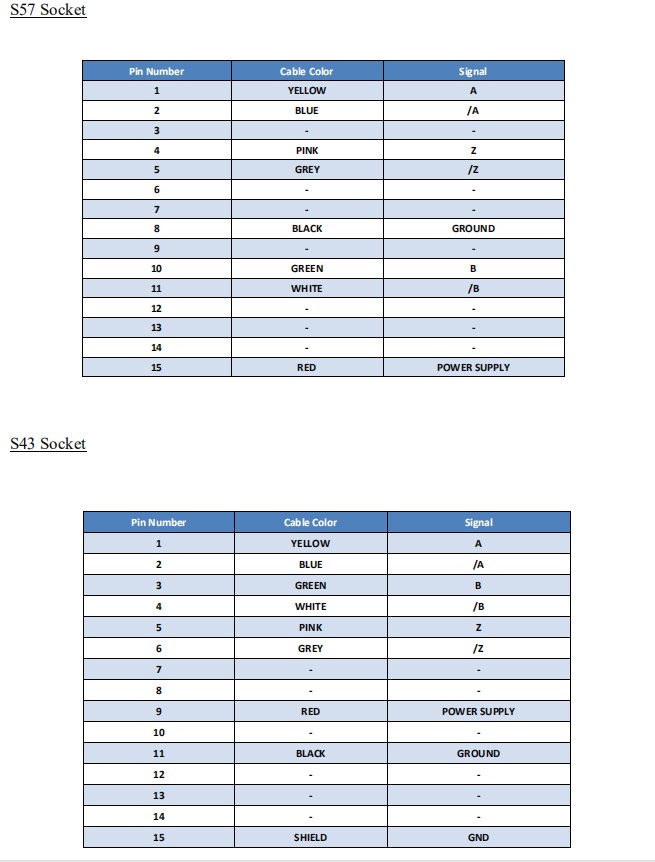

其他插座連接：
