旋轉增量式感柵尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 產品特性
· 尺寸集成，薄編碼器和尺條設計（總計<2mm）
· 抗磁場干擾能力
· 抗油、水、灰塵、顆粒物，免維護
· 可選配線纜, 連接器、固定器和封裝外殼


旋轉增量式感柵尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 主要規格
分辨率：128 – 1,000,000 CPR
 速度： 23,000 rpm
間距： 0.6mm
供電：5V, 30mA
溫度：-40到 125°C

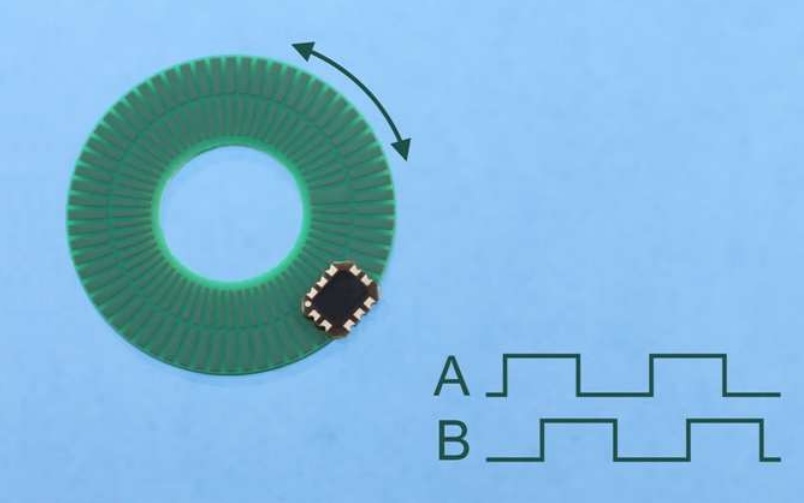

ID 1102C

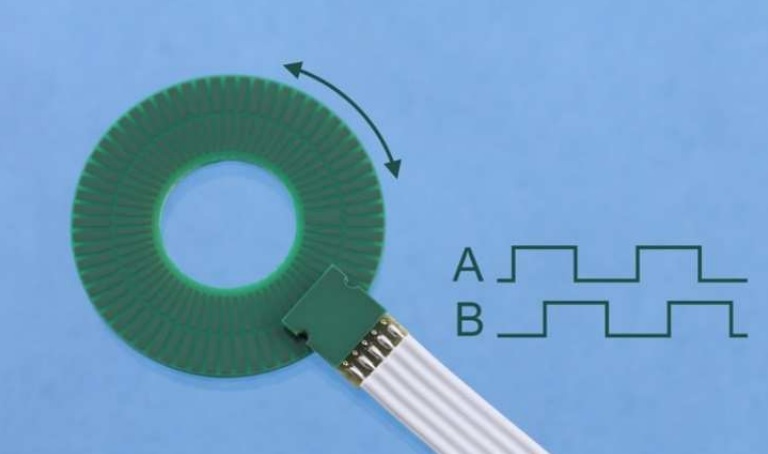

ID 4501C

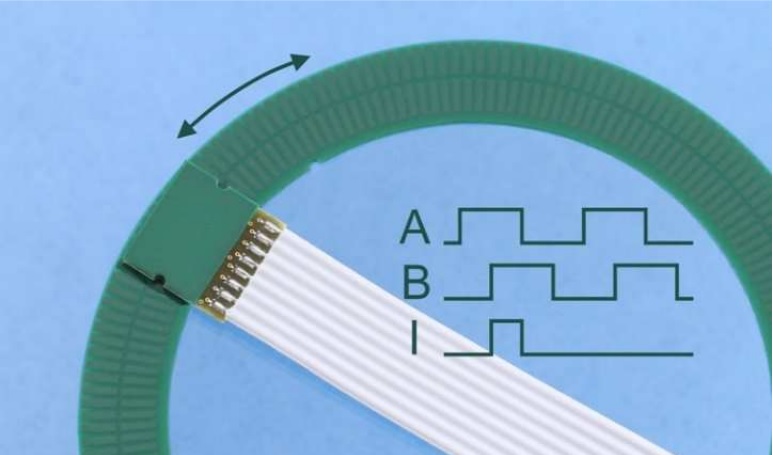

IT 3402C

IT 3403C

旋轉增量式感柵尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C

型號	ID 1102C	ID 4501C	IT 3402C	IT 3403C	IT 5602C
圖片
分辨率(μm)	128~2949120	128~2949120	256~1474560	256~1474560	256~1474560
運行速度(m/s)	4~23438	4~23438	1~8626	1~8626	1~8626
參考點	無	無	有	有	有
可選安裝方式	直接安裝	裸芯片	直接安裝	直接安裝	裸芯片
	A型底托	A型底托	A型底托	A型底托	A型底托
	B型底托	金屬封裝外殼	B型底托	B型底托	PCB RS422 驅動板
					金屬封裝外殼
讀數頭尺寸 L x W x T	9 x 6.8 x 0.9 mm	6 x 5 x 0.8 mm	11 x 11 x 0.9 mm	11 x 11 x 0.9 mm	10 x 8 x 0.75 mm
	20 x 20 x 4.1 mm	20 x 20 x 4 mm	20 x 20 x 4.1 mm	20 x 20 x 4.1 mm	20 x 20 x 4.0 mm
	9 x 6.8 x 1.6 mm	37 x 23 x 11 mm	11 x 11 x 1.6 mm	11 x 11 x 1.6 mm	29 x 10 x 3.4 mm
					36 x 14.6 x 13 mm
線纜	扁平線纜		扁平線纜	扁平線纜
	扁平線纜	扁平線纜	扁平線纜	扁平線纜	扁平線纜
	扁平線纜	屏蔽線-8芯	扁平線纜	扁平線纜	屏蔽線-8芯
					屏蔽線-8芯
接口	FC-6、FC-8		FC-8	FC-8
	FC-6、FC-8	FC-6、FC-8	FC-8	FC-8	FC-8
	FC-6、FC-8	D-sub 9、D-sub 15	FC-8	FC-8	D-sub 9、D-sub 15
					D-sub 9、D-sub 15
輸出信號	單端TTL信號	差分TTL信號	單端TTL信號	單端TTL信號	單端TTL信號
	單端TTL信號	差分TTL信號	單端TTL信號	單端TTL信號	單端TTL信號
	單端TTL信號	RS 422信號	單端TTL信號	單端TTL信號	RS 422信號
					RS 422信號
產品說明書下載	ID 1102C說明書	ID 4501C說明書	IT 3402C說明書	IT 3403C中說明書	IT 5602C說明書

旋轉增量式感柵尺 ID 1102C ID 4501C IT 3402C IT 3403C IT 5602C 選配碼盤型號
