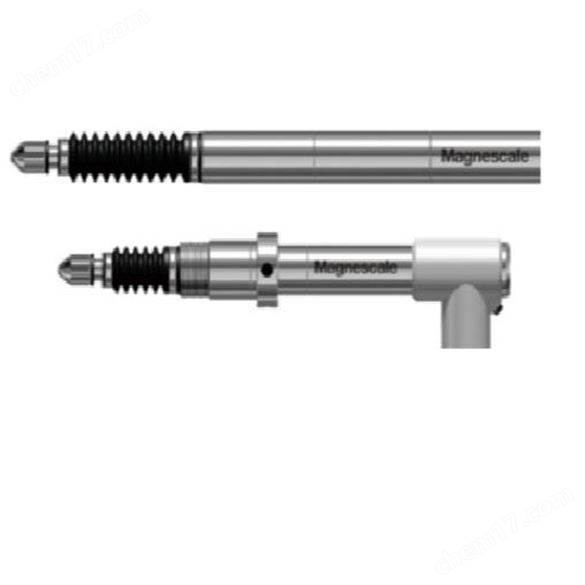

DK830SR位移傳感器
外形纖薄，閥桿直徑為 Φ8 mm，滾珠花鍵軸承經久耐用。
我們*的信號處理技術可實現需要高精度和實時性能的測量。
DK830SR位移傳感器
測量范圍：30 毫米
分辨率：0.1 μm
精度：1.3μm
響應速度：80 米/分鐘（分辨率 0.1 微米）
軸承結構：通過使用高度耐用的滾珠花鍵軸承提高滑動性能
高耐久性：3.2億次滑動循環或更多（截至2021年1月持續評估）
防護等級：IP67（直型/直角型帶空氣管）
內置參考點
輸出信號：A/B/參考點（電壓差分線路驅動器輸出）
法蘭類型也可用于強力固定。
DK830SR位移傳感器日本Magnescale配置圖：
DK830SR位移傳感器日本Magnescale技術參數：
| 主要規格 | |
| 型號 | DK830SR |
| 測量范圍 | 30mm |
| zui大分辨率 | 0.1μm |
| 精度 (20℃時) | 1.3μm p-p |
| 測量力 | 向上：0.5 ±0.35 N 橫向：0.6 ±0.35 N 向下：0.7 ±0.35 N |
| 工作溫度范圍 | 0 ～ 50℃ (不得有結露) |
| 保存溫度范圍 | -20 ～ 60℃ (90%RH 或更低) |
| 響應速度 | 80m/min |
| 原點響應速度 | 80m/min |
| 主軸驅動方式 | 彈簧擠壓 |
| 原點位置 | 一處 (在主軸移動1mm ±0.5mm的位置) |
| 防護等級 ※1 | IP53 |
| 耐振動 | 100m/s2 (20 ～ 2,000 Hz) |
| 耐沖擊 | 1000m/s2 (11 ms) |
| 中控管口徑 | φ8mm |
| 測頭 | 帶超硬合金球面，安裝螺釘為M2.5 |
| 電源電壓 | DC 5V ±5% |
| 功耗 | 1W |
| 質量 ※3 | 約70g |
| 輸出 | A/B/原點 輸出電壓差動型線驅動器信號 (符合EIA-422) |
| 輸出電纜長度 | 2.5m |
| 附屬品 | 扳手，使用說明書，補充說明書，+PM4×5螺釘(2根) |
| 1、 不包括內插盒和連接器 2、 使用波紋管套件(另售的附件)時 3、 不包括電纜部分和內插盒 4、記載內容如有變更，恕不另行通知 | |
DK830SR位移傳感器日本Magnescale尺寸圖：
DK830SR位移傳感器日本Magnescale相關附件：
DK805S/DK812S/DK830S
測量儀器
| DZ-100 |  | 滾輪測量儀器 |
| DZ-123 |  | φ3 mm 超鋼測量儀器 |
| DZ-191 |  | 耦合測量儀器 |
| DZ-5100 |  | 測量頭套件（銷、離中心、超鋼平面、塑料球面） |
提升桿
| DZ-161 |  | 提升桿（安裝在儀表體和測量頭之間，用于手動滑動） |
儀表支架
| DZ521 |  | 安裝孔φ8 儀表用支架 |
波紋管套裝
| DZ305 |  | 用于 DK805S 系列的波紋管套件 |
| DZ303 |  | 用于 DK812S 系列的波紋管套件 |
| DZ304 |  | 用于 DK812SVR 系列的波紋管套件 |
| DZ830BL |  | 用于 DK830 單反相機的波紋管套件 |
| DZ830BV |  | 用于 DK830SVR 的波紋管套件 |
法蘭適配器
| DZ812F |  | 12 mm 直角和直角型 φ8 儀表法蘭適配器 |
| DZ830F |  | 用于 30 mm φ8 儀表的法蘭適配器 |
延長電纜
| CE08-1,3,5,10,15 | LT 系列和 MG 系列連接延長電纜 （1，3，5，10，15 m） | |
| CK-T12,13,14,15,16 | LT 系列，用于 MG 系列連接的柔性延長電纜 （1，3，5，10，15 m） | |
| CE29-003,01,03,05,10 | 用于 LY 系列計數器連接的延長電纜 （0.3，1，3，5，10 m） | |
| CE22-01,03,05,10 | 前玫瑰柔性延長電纜 （1，3，5，10 米） | |
