PI20系列增量圓光柵
PI20系列光柵為一體式不銹鋼圓光柵，其柱面上刻有20 μm柵距的增量式刻線，并具有光學參考零位。具有四種尺寸可供選擇（直徑75、100、150、200、300 mm）。圓光柵安裝精度極佳，且具有錐面安裝系統，可減少對公差要求高的加工零件的需求，并消除偏心。具有內徑大、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差（扭變）及其他機械滯后誤差。
適配RX2讀數頭。
存儲和使用
PI20系列圓光柵為非接觸式光柵，具有極強的抗污染能力。但是為了保證其使用性能，在工況惡劣的情況下應避免其收到油污或冷卻液等污染。應用在飛濺應用的場合，光柵尺外盡可能外加防護，并及時清理濺落在尺上的切屑和油液，以防止光柵尺污染。
柵尺上的污染物可能導致讀數頭的位置輸出噪聲變大，或失效，高分辨率的更明顯。
存儲溫度-20℃～70℃
存儲濕度
RH<95%(非凝露)
工作溫度0℃～70℃
工作濕度
RH<95%(非凝露)

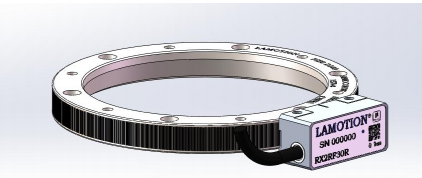

![2071595]6(H31S[L$I$`ARP.png](/UpLoad/202506/ff2628d3e745354.png "2071595]6(H31S[L$I$`ARP.png")

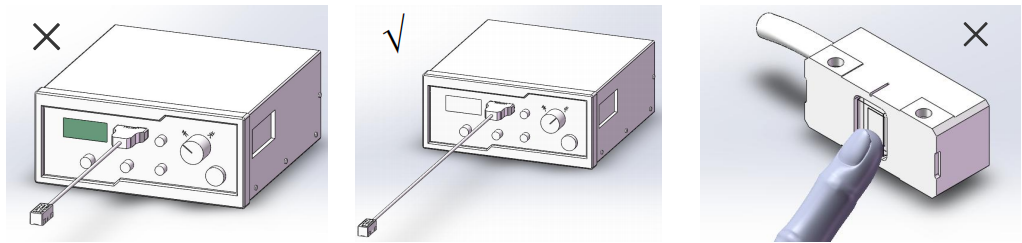

不可以在供電的情況下插拔讀數頭連接器，防止讀數頭電子器件的損壞。安裝讀數頭時不要用手直接觸碰讀數頭的窗體，若窗體沾上指紋或受到其它污染請用無塵紙加異丙醇清潔。

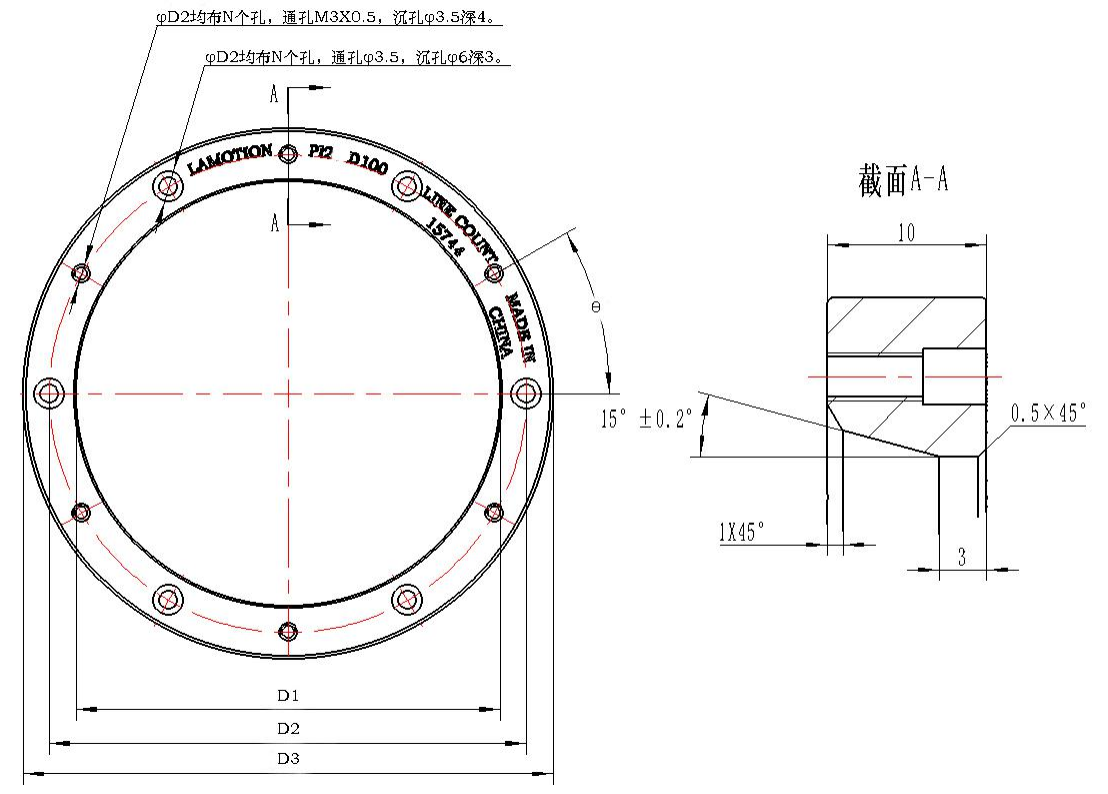

PI20 安裝示意圖

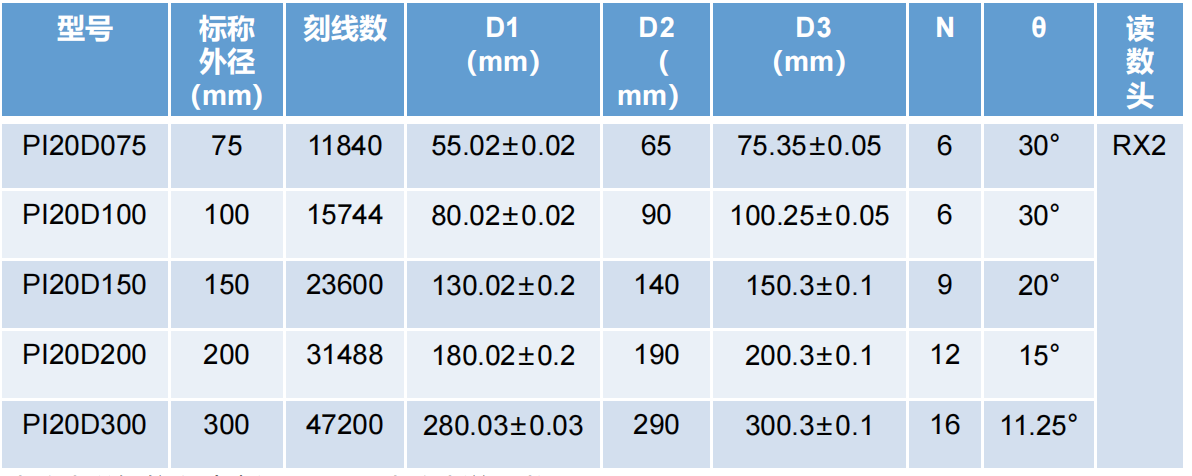

注：θ為相鄰兩孔夾角。
讀數頭詳細信息請查閱RX系列讀數頭說明書。

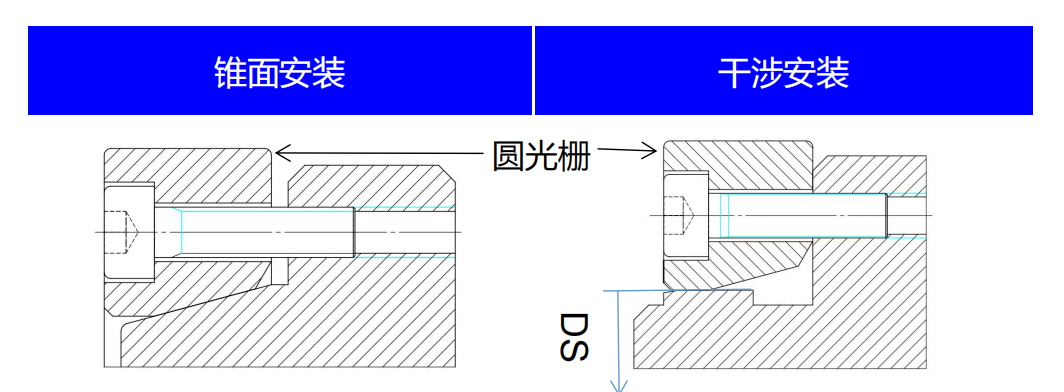

PI20 安裝示意圖
![6W$[OX77%1Y9HR(TD@6X]T5.png](/UpLoad/202506/6eadb1535946c7.png "6W$[OX77%1Y9HR(TD@6X]T5.png")
安裝軸規格

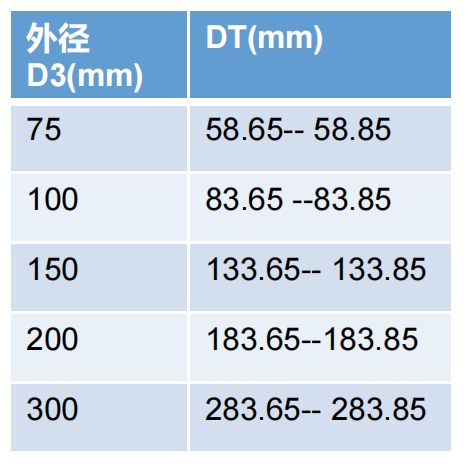

建議的安裝軸直徑（錐面安裝）![JH5RZLF3[~Q]PP0YF~M{@PF.png](/UpLoad/202506/14d0989702b7.png "JH5RZLF3[~Q]PP0YF~M{@PF.png")

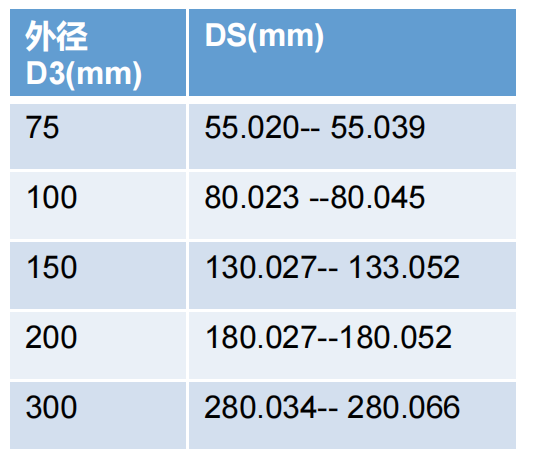

建議的安裝軸直徑（過盈安裝）
![4OSP`$UO2]Y30%2RJTPJ_XP.png](/UpLoad/202506/016f0ff0a174d9e.png "4OSP`$UO2]Y30%2RJTPJ_XP.png")

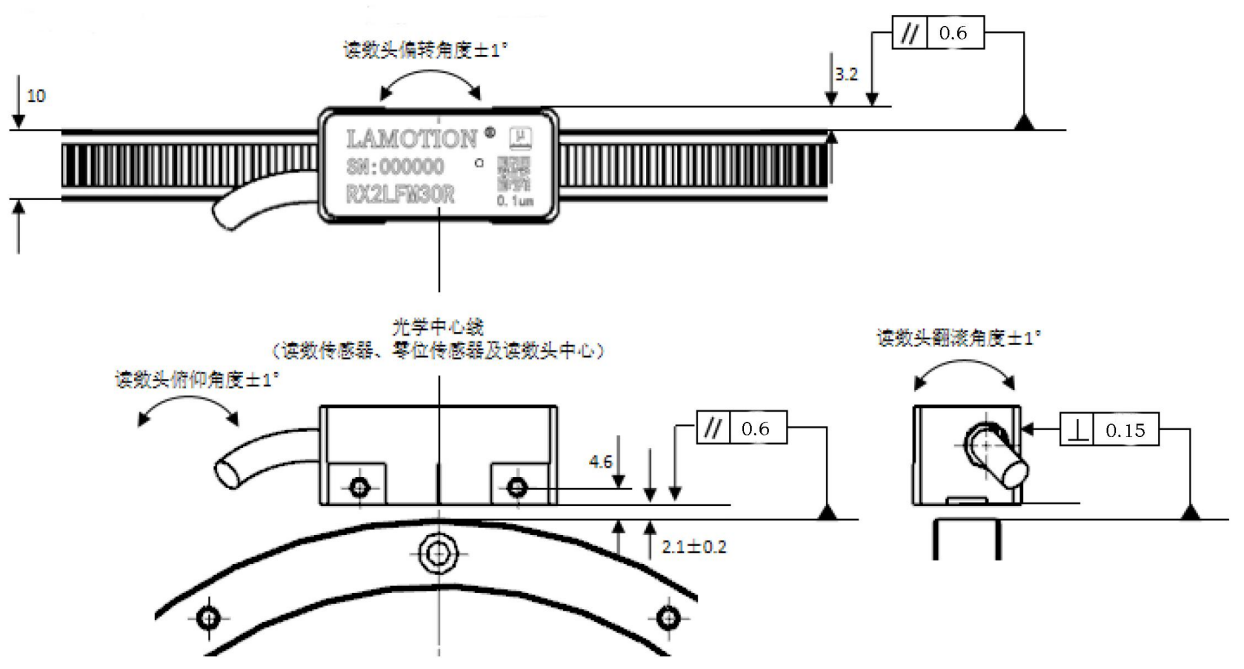

RX2讀數頭安裝示意圖
安裝時分批擰入螺釘，保證圓光柵姿態可調整，通過千分表檢查螺釘孔出徑向跳動，當每個螺釘孔處徑向跳動均小于±5μm時，使用力矩扳手依次鎖緊螺釘。安裝過程中建議擰緊力矩小于0.5Nm。
RX2讀數頭解析
![{O@FI~]$}04N9NO%~{TQHXR.png](/UpLoad/202506/cfd61514f46b29f.png "{O@FI~]$}04N9NO%~{TQHXR.png")
![CV_7%II06X7D}T6X]VQ`2TK.png](/UpLoad/202506/7234d7e6a7bf7dc.png "CV_7%II06X7D}T6X]VQ`2TK.png")

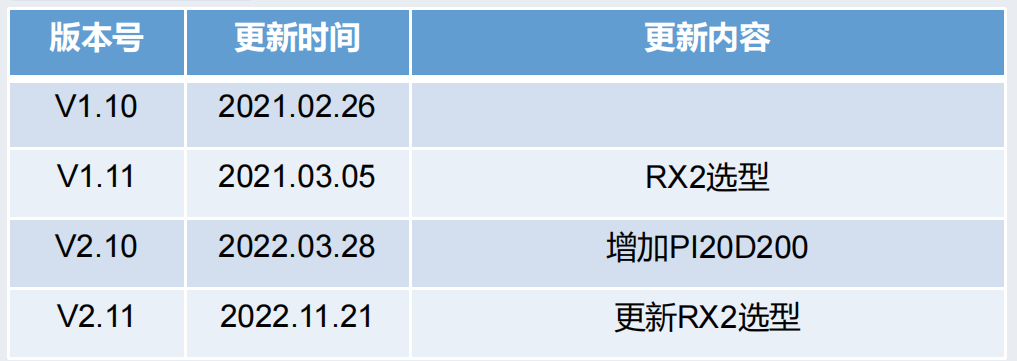

版 本 更 新 記 錄
![87CS38C8UEQ@7D60{HU]L7I.png](/UpLoad/202506/68a06c1d6c94106.png "87CS38C8UEQ@7D60{HU]L7I.png")
