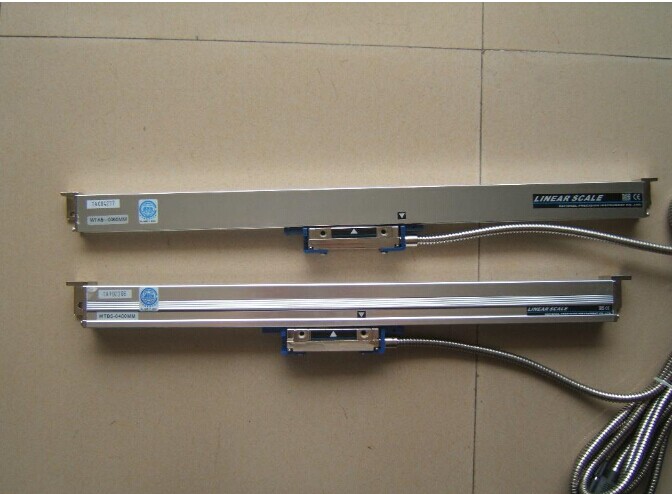

0.1um光柵尺

KA-300系列光柵｜0.05um光柵尺,0.1um光柵尺,0.5um光柵尺，開放式光柵尺，1um光柵尺，儀器尺，PLC光柵尺尺定義：

  光柵尺通過摩爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵線位移傳感器主要應用于直線移動導軌機構，可實現移動量的顯示和自動控制，廣泛應用于金屬切削機床加工量的數字顯示和CNC加工中心位置環的控制。該產品已形成系列，供不同規格的各類機床選用，量程從50毫米至30米，覆蓋幾乎全部金屬切削機床的行程。

高精度光柵尺,0.1um光柵尺,0.5um光柵尺，開放式光柵尺，1um光柵尺，儀器尺，PLC光柵尺分類如下：

  5V，12V，15V，24V的方波，細分尺，正弦尺，也有專為火花機提供的抗干擾能力強的正反碼信號尺，及與電腦數控機床相連的高功率光柵尺。

結構分寬尺和窄尺兩種。窄尺長可做1米，寬尺30米內任選。

另外可分為敞開式和封閉式兩類。其中敞開式為高精度型，輸出波型為正弦波，主要用于精密儀器的數字化改造分辨率可達0.5um /0.1um。封閉式則主要用于普通機床、儀器的數字化改造，輸出波型為方波。

KA-300光柵尺相關參數：

測量范圍：50mm～30000mm

分辨率：0.00001mm，0.00005mm，0.001mm

測量準確度：±1um/m～±10um/m

測量基準：光柵周期20μ的光學玻璃尺

光學測量系統：透射式紅外線光測量系統，紅外線波長880nm

反應速度：60m/min(0.005mm)    30m/min(0.001mm)

讀數頭滑動系統：垂直式五軸承

輸出訊號：TTL/EIA-422-A

訊號傳達周期：20um

供應電壓：DC 5V±5%
