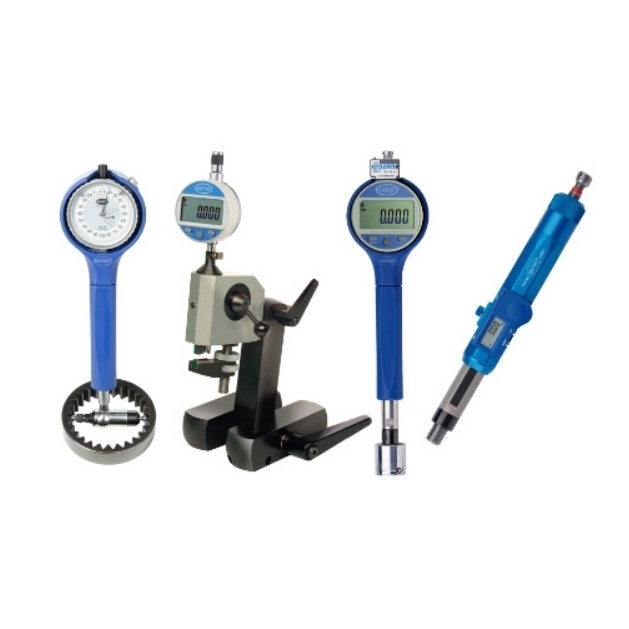

德國DIATEST公司BMD高精度塞規式測量頭特別適用于大批量生產中的自動及手動測量,其特有的導向圓柱體設計,保證了測量結果的可靠性,解決了孔徑測量的對中難題,
產品描述
塞規式測量系統(BMD)是一種具有自動顯示、自動定中心功能的高精度測量儀器。此塞規式測量系統使用方便，適合靜態和動態測量。通過手動測量可以檢測出孔的尺寸偏差和形狀誤差，也可以安裝在測量設備上進行自動檢測。
此測量系統具有應用范圍廣、操作簡單、精度高、結構牢固等優點。標準產品中有很多可選擇的基本型號，并提供了滿足特定測量范圍的附件，以確?？梢詼y量實際應用中所遇到的多數孔徑。量儀的顯示部分可以是機械表、數顯表或連接到分析設備的傳感器。使用校對環規進行零點校準。
產品特征 ? 快速測量孔徑、圓度和橢圓度 |  塞規式測量系統(BMD) |
萬分表 - 測量系統有7個顯示位 |  無線傳輸萬分表 |
技術參數
| · 適用范圍：通孔、盲孔、錐孔、臺階孔、方孔等 |
| · 測量范圍：Ф2.25 -Ф270mm： |
| · 測量深度：0.6-2000mm |
| · 重復精度：≤1μm |
| · 線性誤差：≤1％ |
| · 使用壽命：滿足100萬次以上測量要求 |
塞規式測頭可以測量下面這些形狀的孔徑：
常用測頭
|
|
| ||||
標準測頭 | 通孔測頭 | 盲孔測頭 | ||||
訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | |
010101 | Ф2.98-9.0 | 010201 | Ф2.98-9.0 | 010301 | Ф7.0-16.0 | |
010102 | Ф7.0-20.0 | 010202 | Ф7.0-20.0 | 010302 | Ф15.0-150 | |
010103 | Ф15.0-270 | 010203 | Ф15.0-270 |
|
| |
|
|
| ||||
帶吹氣槽標準測頭 | 帶吹氣槽通孔測頭 | 帶吹氣槽盲孔測頭 | ||||
訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | |
010401 | Ф7.9-20 | 010501 | Ф7.9-20 | 010601 | Ф7.0-16 | |
010402 | Ф15-270 | 010502 | Ф15-270 | 010602 | Ф15-150 | |
|
| |||||
小孔標準測頭 | 小孔盲孔測頭 | 平行槽寬測頭 | ||||
訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | 訂貨號 | 測量范圍 | |
010701 | Ф2.25-2.50 | 010801 | Ф2.25-2.50 | 010901 | ‖1.0-3.0 | |
010702 | Ф2.50-2.98 | 010802 | Ф2.50-2.98 | 010902 | ‖3.0-4.9 | |
|
|
|
| 010903 | ‖4.9-30 | |
剖面示意圖
1. 顯示表 2. 隔熱手柄 3. 測針 4. 圓柱導向體 5. 彈性體 6. 測頭
特殊測頭
開檔寬度專用測頭 | |
|
|
薄壁孔測頭 | |
|
|
特殊形狀孔徑測頭 | 特殊平行槽測頭 |
|
|
多截面測頭 | |
|
|
導向體加長型測頭 | 錐孔測頭 | 三點式測頭 |
|
|
|
臺階孔測頭 | 帶兩個導向槽測頭 | 溝槽測頭 |
|
|
|
