日本三豐LGS線性測微計
542系列—達到IP66塵/水防護標準帶有ABSOLUTE線性編碼器
日本三豐LGS線性經濟型絕對型測微計575-303/575-313
575 系列 測微儀 ( 數顯輸出型 )
LGS 小型測微計適于在狹小的空間進行測量。
特點:
1.ABSOLUTE 靜電電容型編碼器即使在電源關閉時也可以保持原點位置。
2.工廠車間。塵 / 水防護等級達到 ( IP66 ) 防護等級。
技術參數：
精度 : 參見性能參數 ( 不包括量化偏差 )
分辨率 : 0.01mm
長度基準 : 電容型 ABSOLUTE 線性編碼器
反應速度 : 無極限
測針 : ?3mm 硬質合金
軸套 : ?8mm
軸承類型 : 滑動軸承
測力 : 參見性能參數
輸出信號 : 數顯輸出
塵／水防護等級 : 達到 IP66 防護標準
性能參數:
貨號 | 575-303 | |
測量范圍 | 12.7mm | |
分辨力 | 10μm | |
測量精度 ( 20oC ) | 15μm | |
量化偏差 | ±1 | |
測力 | 測桿朝上 | 1.6N 以下 |
測桿水平 | 1.8N 以下 | |
測桿朝下 | 2N 以下 | |
長度基準 | 靜電電容型 ABSOLUTE 線性編碼器 | |
響應速度 | 無限 ( 不適用于掃描測量) | |
輸出 | 數顯輸出 | |
重量 | 約 190g | |
測頭 | ?3mm 硬質合金 ( 固定螺絲 : M2.5 ( P=0.45 ) × 5 ) 標準測頭 No.901312 | |
裝夾套筒 | ?8mm | |
軸承類型 | 滑動軸承 | |
塵 / 水防護等級 | 達到 IP66 防護等級 ( 僅測微儀) | |
輸出電纜長度 | 2m ( 從測微儀裝置直接延伸出來) | |
運行溫度 ( 濕度 ) 范圍 | 0 - 40oC ( RH 20 - 80%, 無冷凝) | |
存儲溫度 ( 濕度 ) 范圍 | –10 - 60oC ( RH 20 - 80%, 無冷凝) | |
訂貨信息：
公制型 | ||||||
測量范圍 | 貨號 | 分辨率 | 精度 | 測力* | 軸套直徑 | 備注 |
12.7mm | 575-303 | 0.01mm | 0.015mm | 2.0N/1.8N/1.6N | 8mm | — |
英制型 | ||||||
測量范圍 | 貨號 | 分辨率 | 精度 | 測力* | 軸套直徑 | 備注 |
.5" | 575-313 | .0005" | .0006" | 2.0N/1.8N/1.6N | 3/8DIA | — |
*測微計方向：朝上／水平／朝下 | ||||||

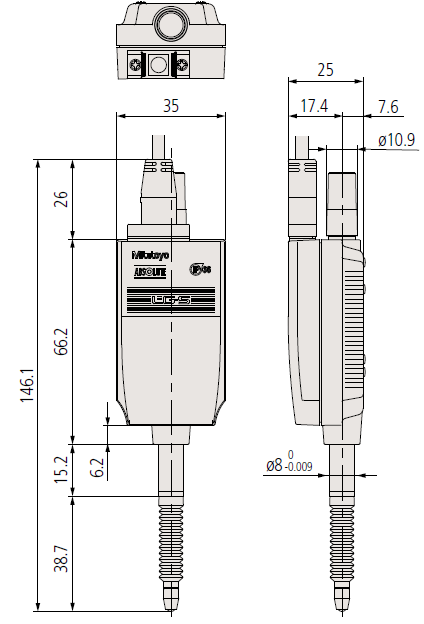

產品尺寸圖：
單位：mm
