簡單介紹：

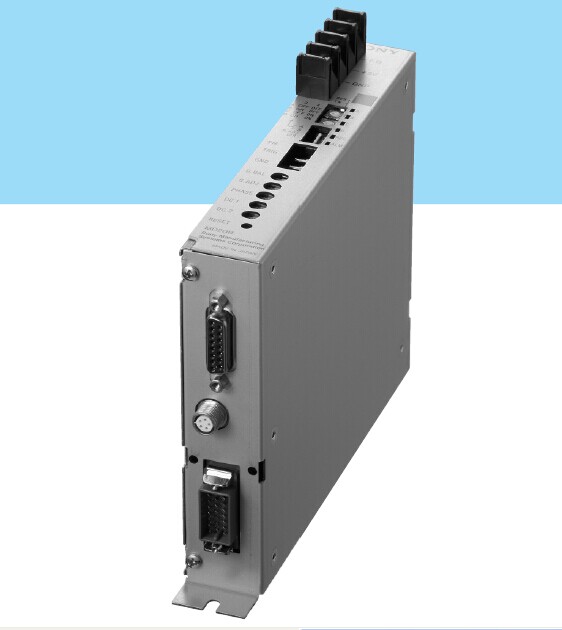

轉換器模塊MD20B，老型號MD20A;分辨率0.1微米，0.2微米，0.5微米，1微米，2微米，2.5微米，4微米，5微米，10微米可選擇；輸出脈寬0.1，0.2，0.25，0.5，1，2.5，5，10，20微秒可選擇；A/B相線驅動輸出。應用領域主要是冶金工業如鋼、鋁冷軋熱軋廠等。配用產品SR721SP，SR127，SR128，SR801，DG155P，DG205P
產品特點：
1.可產生解析度0.1μm的A/B 90°相位差輸出信號，反鐀至NC組上，及產生顯示器上的上/下輸出信號。
2.可選擇解析度與輸出脈沖寬度
3.響應速度與解析度0.1μm時可高達42m/s
4.以5V電源運轉?？蛇x用PU20電源組，以供應三軸的電力
5.由差分線路驅動器輸出A/B 90°相位差信號、原點信號與警示信號。
6.可作為MD20A的后續模組。
應用領域主要是冶金工業如鋼、鋁冷軋熱軋廠等。
技術參數：
型號 | MD20B |
解析度 | 可選擇0.1、0.2、0.5、1、2、2.5、4、5、或10μm |
輸出脈沖寬 | 可選擇0.1、0.2、0.25、0.5、1、2、2.5、5、10或20μs |

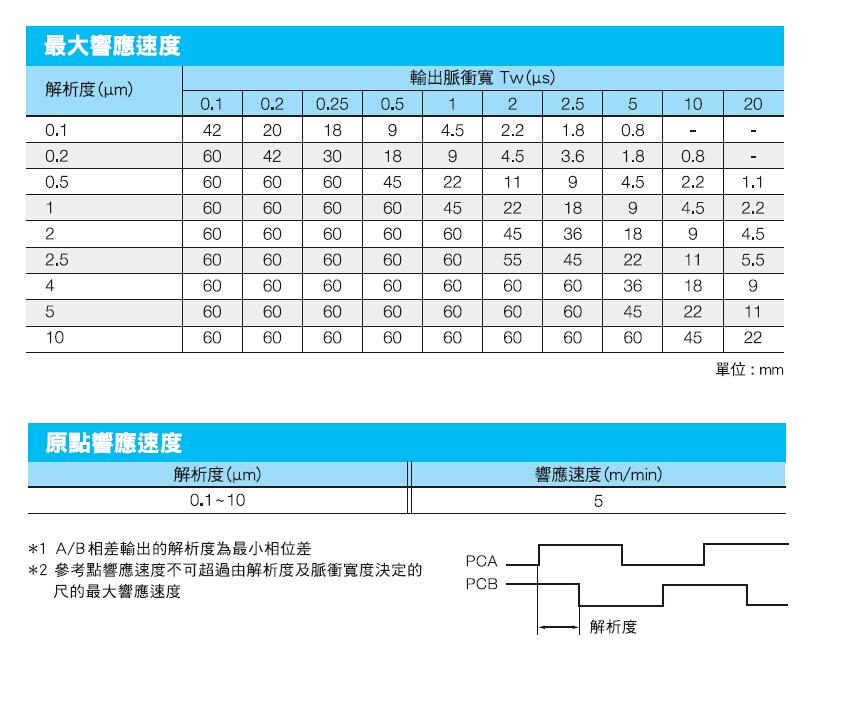

響應速度 | 見下表 |
輸出信號 | 同時產生A/B 90°相位差信號與上/下輸出信號 |
原點信號 | 與尺信號同步 |
警示 | 超過最大響就速度時線會斷裂，其他迴路錯誤 |
重新設定 | 使用重新設定鍵或關閉后重開 |
連接線 | SR721,SR721R,SR721RD,SR721RN,SR801,SR801R,SR127,SR128,MSS-101 |
電源 | +5DC(+5%-2%) |
消耗功率 | 最大3W |
操作溫度 | 0℃~75℃/14℉～131℉ |
儲存溫度 | -10℃～75℃/ 14℉～167℉ |

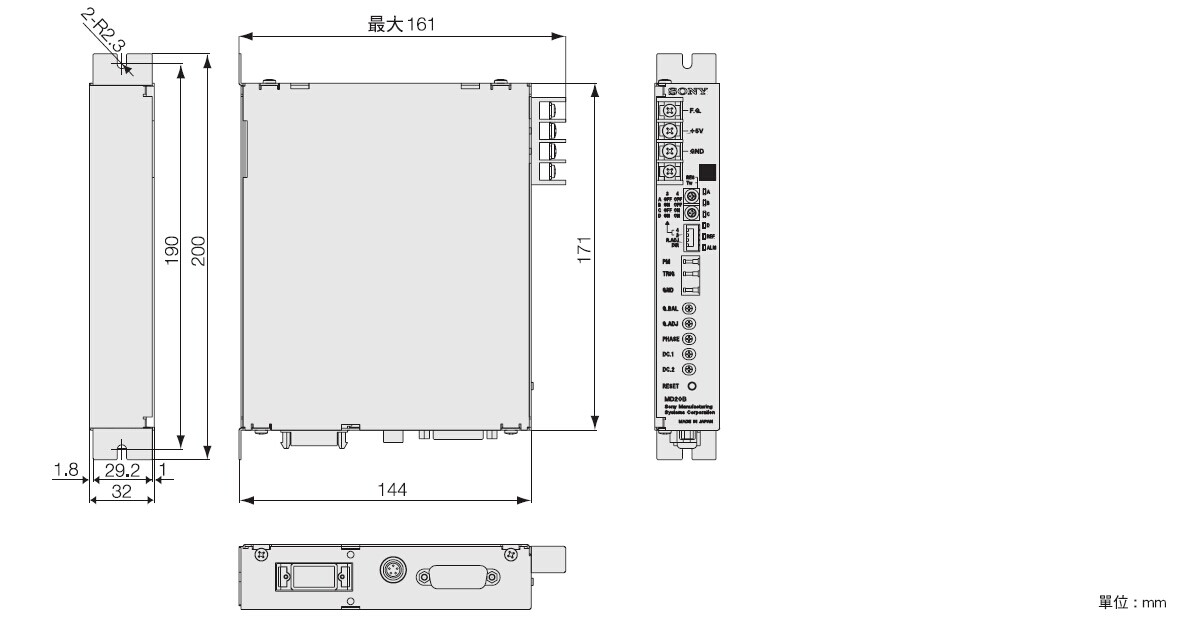

尺寸 | 32*171*144mm(W*H*D) |
重量 | 800g |
